隐秘的王者，从不张扬！5000吨级电铲矿山设备！

此视频是世界上最大的电铲大布鲁斯特，重达5500吨，电铲容量高达150吨，一般的挖掘机在它面前可谓小巫见大巫，更别提的人类在他面前了。可以想象一辆运输车能够运多少呢？两铲就能转满一架载重300吨的运输机，工作效率非常高，这台设备高度48.7米，八条履带支撑，动力强劲，电动马达动力可达15000马力，设计寿命25年，但实际只运行了10年，至于售价，已无据可查。

电铲是什么

电铲对于许多的用户来说是比较陌生的露天矿山开采设备，现在国内也仅仅只有太原重工一家企业在生产电铲设备，且产品技术品质位于世界领先位置。

简介：电铲又称绳铲、钢缆铲，即机械式电动挖掘机是利用齿轮、链条、钢索滑轮组等传动件传递动力的单斗挖掘机，其生产已有百年历史。是千万吨级露天矿山主要采掘设备之一，生产率高，作业率高，操作成本低，是目前采矿业公认的机型。电铲由行走装置、回转装置、工作装置、润滑系统、供气系统组成。铲斗是电铲的主要部件，它直接承受被挖掘矿石的作用力，因而磨损较大，斗杆也是电铲挖掘过程中的主要部件之一，它的作用是连接和支持铲斗，并将推压作用传送给铲斗，铲斗在推压和提升力的共同作用下完成挖掘土壤的动作。

电铲铲斗通常刚性地固定在斗杆上，由钢绳将其拉入到要挖掘的物料中，只能在一个方向作强制的圆弧运动，而不是按所挖掘物料的构成进行工作，因此无法使挖斗跟随矿层。电铲只能在一个方向发挥其挖掘力，因此其工作装置的重量必须很大才能抵抗住其挖掘力，为与之平衡，机身的重量也相应地增加，因此机械式电铲的整机重量很大，还可能需要配重。铲斗上的挖掘力来自于绳拉力在垂直方向的分力，一般情况下，只有28%-60%的绳静态拉力能用于挖掘。

结构：电铲铲斗结构以正铲居多，其动臂中间装有鞍式轴承，斗杆支承于上并可绕其转动，并利用齿轮齿条或钢索进行伸缩。作业时，以动臂为支承，斗杆伸出，将斗齿强制压入挖掘面，同时由起升索提升铲斗进行挖掘。铲斗底部可以开启，以进行卸料。转台回转借齿轮传动，并采用滚球式或滚柱式回转支承，大型机也常采用滚轮式回转支承，但摩擦阻力矩大。整机行走由发动机通过链条和齿轮传动来完成。轮胎式行走装置由于底盘结构和承载能力的限制，只适用于中小型机型，大型使用的是双履带的底盘结构。机械传动挖掘机的主要技术参数是铲斗容量，常据以计算机械生产率和估算运土车辆的车斗大小。

全球最大的20款电铲

在此将电铲按用途分为普通型和剥离型(主要区别在尺寸、底盘结构等方面)。

以下是10个超大型双履带(普通)电铲

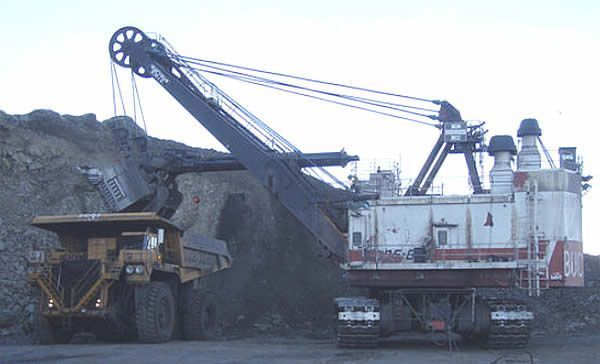

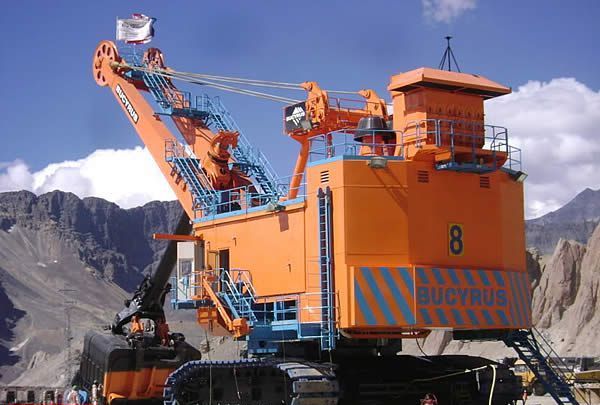

1、BUCYRUS 395
395在露天铁矿中用得较多，交流传动系统，可以用于装载200-270短吨矿用车。
395主要技术数据：
工作重量：≈1000吨
铲斗载荷：63.5吨

2、BUCYRUS 495
495系列是Bucyrus公司在产的最大型号，针对不同的使用场合目前包括495HD，495HF和495HR等版本，其中HF版的采伐高度为18.02米，卸载高度为10.5米，320-360短吨级卡车3铲可以装满，400短吨级也只需4铲。
495HF主要技术数据：
工作重量：1412吨
铲斗容量：61.2立方米(载荷109吨)

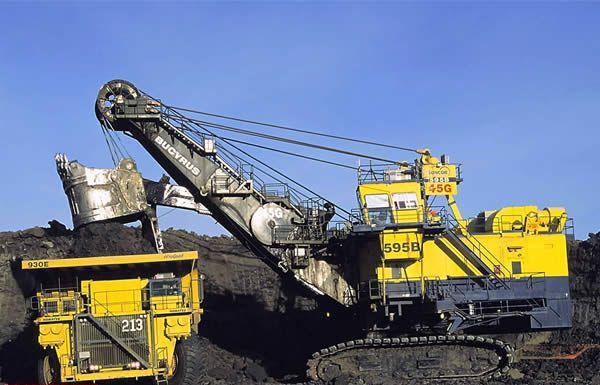

3、BUCYRUS 595B
Marion在1985年生产出装有44立方米铲斗的电铲M-301型，用于匹配240短吨级卡车，十年之后，M-351取代了它，这也是电铲三大巨头之一的Marion生产过的最大的双履带电铲。在Bucyrus接管Marion之后，M-351在1999年改名成为Bucyrus 595B，标准型号595B的大臂长度为18.3米，工作重量1179吨。所有的595B都W使用于加拿大的油沙矿开采。Bucyrus公司目前已不再生产595B。
595B主要技术数据：
工作重量：1179吨
铲斗容量：44立方米

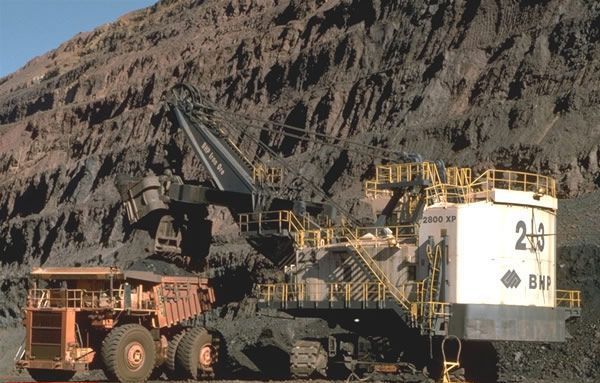

4、P&H 2800
2800系列于1969年出现，目前可提供C系列，交流驱动系统，有2台铲斗推进/提升电机，1台回转电机和1台行走电机，最大挖掘高度为16.6米，最大挖掘半径为24.2米，最大卸载高度为9.1米。本型号的最佳搭档为172-240吨矿用车。
2800XPC主要技术数据：
工作重量：1084吨
装机容量：3089kW
铲斗容量：39.2立方米(载荷63.5吨)

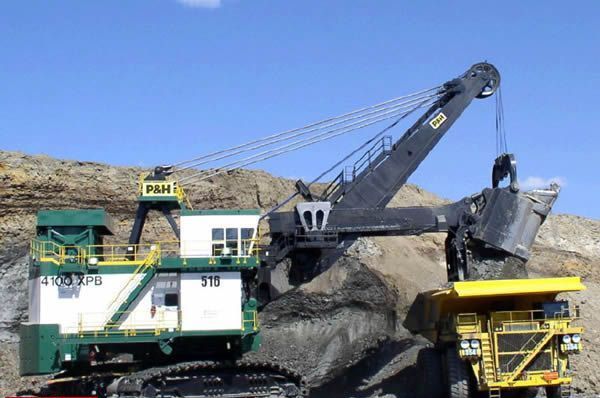

5、P&H 4100
4100系列于1991年出现，根据采矿条件有多种版本可供选用，该系列是P&H公司在产的最大电铲，交流电驱动系统，最大采掘高度16.8米，最大挖掘半径23.9米，最大卸载高度9.5米，可与172-363吨级卡车配合作业。
4100XPC主要技术数据：
工作重量：1491吨
装机容量：4979kW
铲斗容量：67.6立方米(载荷109吨)

6、P&H 5700
5700是迄今运行重量最大的双履带电铲，一共生产了5台。此系列1978年推出，其输入电压为14400V，装有4个铲斗提升电动机，2个推进电机和4台回转电机，主臂长度为21米，其中一台沉入海底，另外4台仍在使用。5700因为太过巨大，市场需求小，所以在4100系列推出之后，就不再生产它了。
5700 XPA主要技术数据：
工作重量：1905吨
装机容量：4676kW
铲斗容量：61立方米

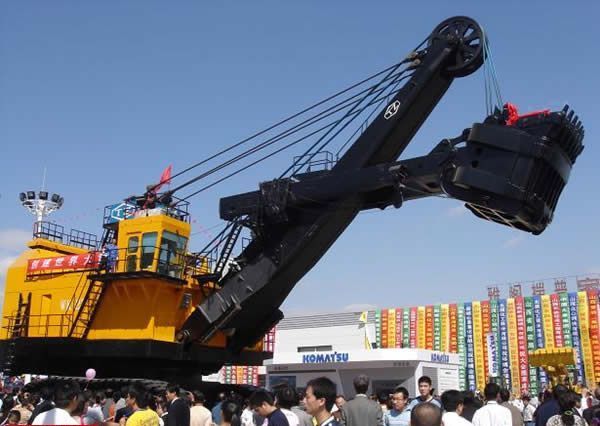

7、太重WK-27
太重在80年代时开始和美国的P&H公司进行合作生产，合作结束后开始独立制造电铲。
WK-27型电铲于2007年开发完成(参展过2007年在太原举行的国际煤博会，成为当时的焦点)，可用两千万吨级的大型露天矿的剥离和采装作业，最大卸载高度9.9米，理论生产率3030立方米/小时。
WK-27主要技术数据：
工作重量：915吨
提升电机功率：2x600kW
标准斗容：27立方米

8、太重WK-35
WK-35电铲于2007年开发完成，可适用三千万吨级的大型露天矿、铁矿、有色金属矿的剥离和采装作业，最大卸载高度9.4米，理论生产率4200立方米/小时，可以匹配172-326吨矿用车。首台WK-35的用户是我国的哈尔乌素露天煤矿。
WK-35主要技术数据：
工作重量：1035吨
提升电机额定功率：2x700kW
标准斗容：35立方米

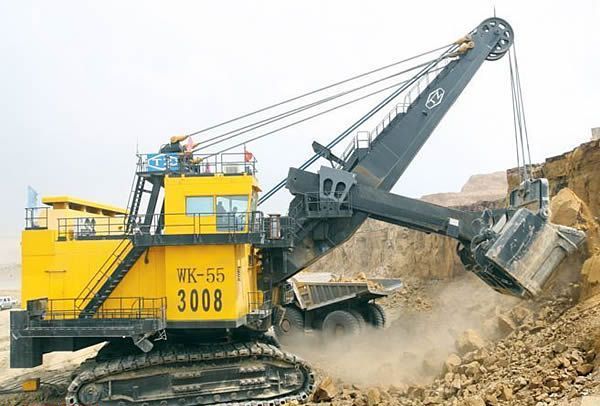

9、太重WK-55
WK-55于2008年由太原重工开发完成，是该集团同时也是国内生产的最大电铲，可适用三千万吨级的大型露天矿、铁矿、有色金属矿的剥离和采装作业，能够匹配172-326吨矿用汽车，其最大卸载高度10.06m，理论生产率6600m3/h。首台WK-55的用户是我国平朔集团的安家岭露天煤矿。
WK-55主要技术数据：
工作重量：1480吨
标准斗容：55立方米
提升电机功率：2x1000kW

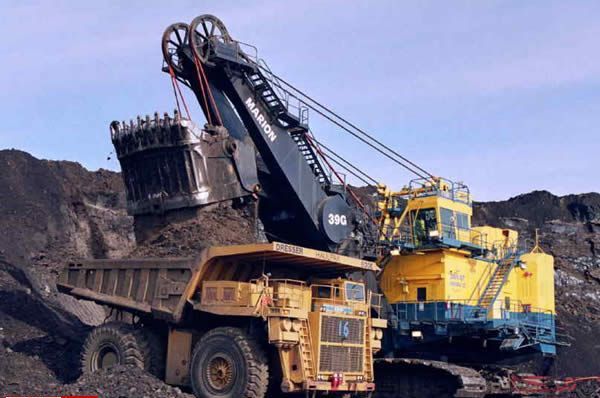

10、Marion 301-M
矿用电铲301-M在1986年推出，许多零部件使用计算机进行设计，并采用模块化的结构以减少维护所需时间，301-M可以装上最大容量达61立方米的铲斗，三铲就可以装满一辆170-240吨级的矿用卡车，它可以选装加长吊臂和两种规格的履带。301-M的最大卸载高度10.1米，最大挖掘高度17.5米，工作半径23.6米。此型号后来由351-M取代。
301-M主要技术数据：
工作重量：1043吨
装机容量：≈3500kW

当年Marion和Bucyrus Erie两大巨头的竞争带给我们一系列“世界上最大”的机械，并且在全球的煤炭生产方面产生了巨大的作用...下面是剥离铲中的较大者：

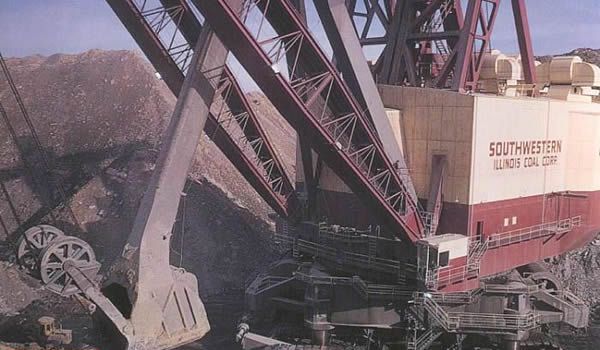

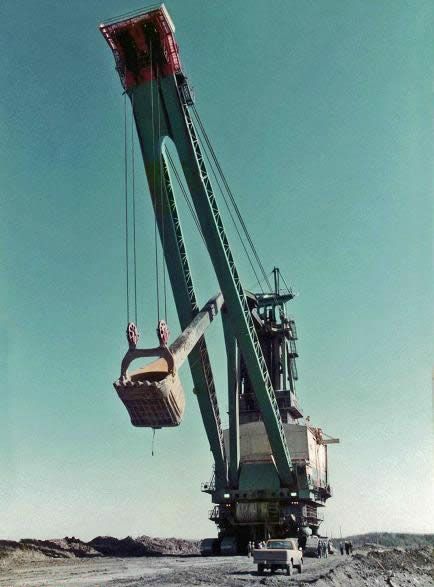

1、MARION The Captain
巨兽The Captain的官方名字为6360，1965年诞生在美国，建造费用在当时超过1500万美元，在美国一露天煤矿使用，其高度相当于21层楼。6360的工作质量13600吨，功率21300马力，铲斗容量138立方米，吊臂长度66米，斗杆长度41米，最大挖掘高度67.2米，用7000V的高压电驱动，行走机构为8条履带。此机器在1992年爆破拆解，其运行期间共挖掉土石方620000000立方米，它是迄今地球上最大的电铲，并且只生产了一台。

2、B-E River King
这是B-E 3850B的第二台，它的工作重量8482吨，总功率12180马力，铲斗容量107立方米(载荷200吨)，大臂长度61米，它的动力为7200V的高压电力，空心的铲斗臂直径为2.14米，River King是B-E生产过的最大电铲，在它上面还为操作人员配有厨房等生活设施。从1964年运行至到1993年报废，共移走土石558922600方。

3、MARION Big Digger
Big Digger的官方名为5960，是Marion生产的第二大剥离电铲，1969年开始在美国一个煤矿使用，它的工作重量8471吨，铲斗容量96立方米，吊臂长度66米，5960使用了肘动式铲斗推压机构，其斗杆长度(带铲斗)为40米，在运行了近20年之后于1989年报废，此型号仅一台。

4、B-E Big Hog
这是B-E 3850B的第一台，1962年建造完成，运行在美国的一个煤矿，它安装了88立方米的铲斗，主臂长度为64米，总高度67米，工作重量8165吨，总功率12180马力，输入电压为7200伏，每个工作循环为1分钟，每天能挖掉76460立方米的土石(2753万立方米/年)，“Big Hog”总共装有52台电动机，功率从0.25到3000马力不等，电力消耗惊人。它一年365天，每天24小时不停地工作着，一直干到1985年，报废后它的一些部件被保留下来作为其兄弟机型“River King”的备用件使用...

5、Marion 5900
Marion 5900共有两台，第一台5900在1968年11月在一煤矿投入运行，工作重量6282吨，直到1998年退役，臂长为61米，铲斗容量80立方米，可能是Marion存世的最后一台超级电铲；第二台5900型---同时这也是Marion公司巨型剥离铲的收官之作---安装了更高的顶部台架和64米长的主臂，工作重量增加到了6577吨，于同年10月正式运行，1986年3月退役。

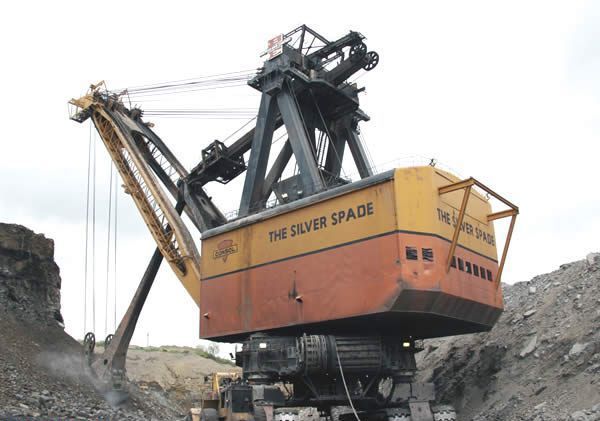

6、B-E The Silver Spade
它是B-E 1950型的第一台，The Silver Spade是B-E为一煤矿制造，1965年投入使用，工作重量6350吨，总功率13700马力，铲斗容量80立方米(载荷143吨)，吊臂长度61米，总高度67米，动力是7200V的高压电，它使用了肘动式铲斗推压机构，通过4个直径1.27m的液压缸进行控制，4条直径约7厘米的主缆绳总长度为914米，它装有14个主电机，行走装置是8条长10.36米，高2.44米的履带，移动速度约400m/h，最大挖掘高度42米，最大挖掘半径59米。The Silver Spade于2006年4月退役...

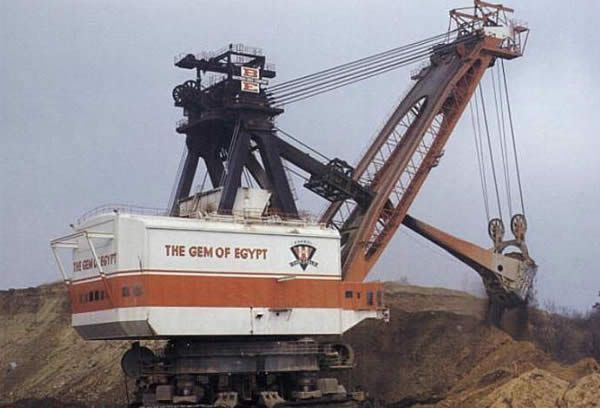

7、B-E THE GEM OF EGYPT
它是B-E 1950型的第二台，Silver Spade的兄弟型号，工作重量6350吨，总功率13700马力，铲斗容量99立方米(载荷181吨)，大臂长度52米，总高度54米，它与Silver Spade相比，臂长要小些，但斗容量更大，其它方面基本都一样。自1967运行至1988年，1989年拆散为Silver Spade提供配件，90年代时THE GEM OF EGYPT大部分的零部件作为废铁处理掉。

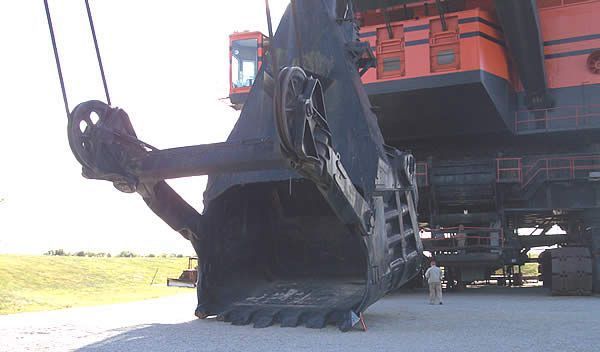

8、B-E Big Brutus
Big Brutus是B-E的12台1850B之一，也是其中最大者，在1962到1974年在美国Kansas运行期间，是当时世界第二大的电铲。其工作重量4990吨，铲斗容量69立方米(载荷136吨)，高度为49米，吊臂长度46米，最大行走速度0.35km/h，需要3人操作，当时的造价为650万美元，Big Brutus目前已经成了一个矿山设备展馆的景点，可供游人登上参观。

9、Marion 5860
这个型号共生产了2台，用户为同一煤矿，它们的运行重量为4695吨，都使用了61立方米的铲斗，大臂长度55米，两台分别于1965年和1966年投入使用。

10、Marion 5761
5761型号出现在1959年，它们的工作重量3436吨，铲斗容量范围50-57立方米，这个系列的产品共生产了15台。

以上就是迄今人类所制造的两类20台超大型的电铲(如有疏漏/错误，请补充/更正)，诸位对它们有何看法？
自上世纪60年代末随着拉铲的兴盛，剥离电铲便渐渐退出了历史的舞台！
